In der modernen Elektronikfertigung stehen Entwickler und Produktionsleiter vor einer entscheidenden Frage: Wie lässt sich maximale Funktionalität mit vertretbaren Kosten vereinbaren? Während einseitige Leiterplatten für komplexere Anwendungen schnell an ihre Grenzen stoßen und Multilayer-Platinen erhebliche Investitionen erfordern, bieten doppelseitige Leiterplatten eine wirtschaftlich überzeugende Alternative für einen Großteil industrieller Anwendungen.
Diese Technologie repräsentiert den Sweet-Spot zwischen technischer Leistungsfähigkeit und Kosteneffizienz – ein strategischer Vorteil, den viele Unternehmen noch nicht vollständig ausschöpfen. Durch die Nutzung beider Seiten des Basismaterials ermöglichen doppelseitige PCBs eine deutlich höhere Schaltungsdichte als einseitige Platinen, ohne die Komplexität und die damit verbundenen Kosten von Multilayer-Konstruktionen zu generieren.
Dieser Artikel beleuchtet, warum doppelseitige Leiterplatten für viele Produktionsszenarien die wirtschaftlich rationalste Wahl darstellen und wie Sie deren Potenzial optimal nutzen können.
Doppelseitige PCBs in Kürze
- Doppelseitige Leiterplatten nutzen beide Seiten des Substrats für Leiterbahnen und ermöglichen durch Durchkontaktierungen elektrische Verbindungen zwischen den Schichten
- Sie bieten das optimale Kosten-Leistungs-Verhältnis für mittlere Komplexität: 40-60% günstiger als Multilayer bei dreifacher Kapazität gegenüber einseitigen Platinen
- Hauptanwendungen finden sich in industriellen Steuerungen, Automotive-Elektronik und Medizintechnik, wo Zuverlässigkeit und Wirtschaftlichkeit entscheidend sind
- Die Fertigungsqualität hängt maßgeblich von präzisen Durchkontaktierungen und der Einhaltung von IPC-Standards ab
Was sind doppelseitige Leiterplatten?
Doppelseitige Leiterplatten, im Fachjargon auch als Double-Layer-PCBs bezeichnet, stellen eine evolutionäre Weiterentwicklung der einseitigen Platinentechnologie dar. Während einseitige Platinen lediglich auf einer Seite des isolierenden Trägermaterials mit Kupferleiterbahnen versehen sind, nutzen doppelseitige Ausführungen beide Oberflächen des Basismaterials für die Schaltungsführung.
Das technische Herzstück dieser Konstruktion sind die Durchkontaktierungen – elektrisch leitfähige Verbindungen, die beide Kupferschichten durch das Substrat hindurch miteinander verbinden. Diese Vias, wie sie in der Fachsprache genannt werden, werden durch Bohren von Löchern und anschließende galvanische Verkupferung realisiert. Sie ermöglichen komplexe Schaltungswege, die auf einer einzigen Ebene nicht realisierbar wären.
Als Trägermaterial dominiert FR4, ein glasfaserverstärkter Epoxidharz-Schichtstoff, der 1968 von der NEMA als Industriestandard etabliert wurde. Die Bezeichnung steht für „Flame Retardant“ und garantiert definierte Brandschutzeigenschaften sowie mechanische Stabilität über einen weiten Temperaturbereich.
Die präzise Ausführung dieser Durchkontaktierungen ist qualitätsentscheidend. Jede Bohrung muss exakt positioniert werden, um die elektrische Verbindung zwischen den beiden Kupferschichten herzustellen, ohne benachbarte Leiterbahnen zu beeinträchtigen. Die Kupferbeschichtung im Inneren der Bohrung garantiert die dauerhafte elektrische Leitfähigkeit unter verschiedenen Umgebungsbedingungen.
Im Vergleich zu einseitigen und Multilayer-Platinen positionieren sich doppelseitige PCBs technisch in der Mitte des Spektrums. Sie übertreffen einseitige Platinen deutlich in der möglichen Schaltungsdichte und Funktionalität, bleiben aber in Fertigungskomplexität und Kosten deutlich unter mehrlagigen Konstruktionen mit vier oder mehr Lagen.
Vorteile gegenüber einseitigen und Multilayer-Platinen
Wirtschaftliche Vorteile als Entscheidungsfaktor
Der zentrale Vorteil doppelseitiger Leiterplatten liegt in ihrem außergewöhnlichen Kosten-Nutzen-Verhältnis. Für Unternehmen, die ihre Fertigungskosten optimieren müssen, ohne technische Kompromisse einzugehen, stellen sie eine strategisch kluge Wahl dar. Die Investitionskosten für Werkzeuge und Fertigungslinien sind moderat, da die Produktionsprozesse gut etabliert und standardisiert sind.
Im direkten Kostenvergleich liegen doppelseitige Platinen typischerweise 40 bis 60 Prozent unter den Preisen vergleichbarer Multilayer-Konstruktionen. Gleichzeitig ermöglichen sie eine drei- bis vierfach höhere Komponentendichte als einseitige Varianten. Dieser wirtschaftliche Sweet-Spot erklärt ihre anhaltende Relevanz trotz technologischer Fortschritte bei komplexeren Platinen.
Die deutsche Elektroindustrie, die 238 Milliarden Euro Umsatz im Jahr 2023 generierte, setzt besonders in der Volumenproduktion auf kosteneffiziente Lösungen. Doppelseitige Leiterplatten spielen dabei eine zentrale Rolle, da sie industrielle Anforderungen erfüllen, ohne das Budget übermäßig zu belasten.
Technische Flexibilität für mittlere Komplexität
Neben den Kostenvorteilen bieten doppelseitige PCBs erhebliche technische Flexibilität. Die Möglichkeit, Komponenten auf beiden Seiten zu bestücken, eröffnet Designern mehr Freiheitsgrade bei der Layoutgestaltung. Surface-Mount-Devices (SMD) und Through-Hole-Technology (THT) lassen sich kombinieren, wodurch sowohl moderne Miniaturkomponenten als auch robuste Steckverbinder auf derselben Platine integriert werden können.
Die doppelte Kupferschicht erlaubt zudem eine effizientere Wärmeableitung – ein oft unterschätzter Vorteil bei Anwendungen mit höherer Leistungsdichte. Die Verteilung von Masseflächen auf beide Seiten verbessert die elektromagnetische Verträglichkeit (EMV) und reduziert Störsignale, was besonders in industriellen Umgebungen mit hohen EMV-Anforderungen relevant ist.
Für Schaltungen mit 100 bis 500 Verbindungspunkten bieten doppelseitige Platinen das ideale Medium. Sie vermeiden die Komplexität von Multilayer-Designs, deren Fehlersuche und Prototyping deutlich zeitaufwändiger sind, während sie gleichzeitig die Beschränkungen einseitiger Layouts überwinden.
Typische Anwendungsbereiche in der Industrie
Doppelseitige Leiterplatten dominieren in Anwendungsfeldern, in denen Zuverlässigkeit, moderate Komplexität und Kosteneffizienz zusammentreffen. Industrielle Steuerungssysteme bilden ein Haupteinsatzgebiet: SPS-Module, Frequenzumrichter und Automatisierungskomponenten setzen mehrheitlich auf diese Technologie. Die Robustheit der Durchkontaktierungen garantiert jahrelangen wartungsfreien Betrieb auch unter rauen Bedingungen.
Im Automotive-Sektor finden sich doppelseitige PCBs in Motorsteuergeräten, Klimaanlagen-Controllern und Infotainment-Peripherie. Hier zählen neben den Kosten vor allem die thermische Stabilität und die Langzeitverfügbarkeit der Bauform. Die Standardisierung der Fertigungsprozesse erleichtert zudem die geforderten Qualitätsnachweise nach IATF 16949.
In der Medizintechnik, wo Zulassungsaufwände erheblich sind, profitieren Hersteller von der bewährten und gut dokumentierten Technologie. Diagnostikgeräte, Patientenmonitore und Laboranalysatoren nutzen häufig doppelseitige Layouts. Die Integration in moderne Produktionsumgebungen wird durch Ansätze wie die Computer-integrierte Fertigung für Elektronik weiter optimiert.
Weitere Einsatzgebiete umfassen Stromversorgungen, LED-Treiberschaltungen und Kommunikationsschnittstellen. Überall dort, wo die Funktionalität einseitiger Platinen nicht ausreicht, aber die Investition in Multilayer-Technologie nicht gerechtfertigt werden kann, bilden doppelseitige PCBs die wirtschaftlich rationale Lösung.
Fertigungsprozess und Qualitätsstandards
Der Produktionsprozess doppelseitiger Leiterplatten folgt einer definierten Abfolge, die höchste Präzision erfordert. Nach der Designfreigabe wird das Basismaterial – typischerweise FR4 mit vorgeklebten Kupferlagen – auf das Zielformat zugeschnitten. Die Bildübertragung erfolgt photolithographisch: UV-belichtete Fotolacke definieren die späteren Leiterbahnstrukturen auf beiden Seiten.

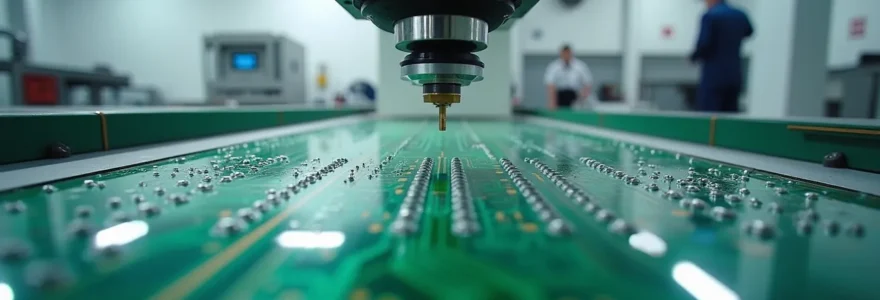

Der kritischste Schritt ist das Bohren und Durchkontaktieren. CNC-gesteuerte Bohrmaschinen erzeugen Tausende von Löchern mit Durchmessern ab 0,3 Millimetern. Die anschließende stromlose Verkupferung und galvanische Verstärkung stellt die elektrische Verbindung zwischen den Lagen her. Abweichungen im Mikrometerbereich können hier zu Ausfällen führen, weshalb kontinuierliche Prozesskontrolle unerlässlich ist.
Nach dem Ätzen der Leiterbahnen wird die Lötmaske aufgebracht – jene charakteristische grüne Schutzschicht, die Kurzschlüsse verhindert und die Platine vor Umwelteinflüssen schützt. Die abschließende Oberflächenveredelung, etwa durch chemisches Zinn oder Gold-Finish, garantiert die Lötbarkeit und Langzeitstabilität der Kontaktflächen.
Qualitätsstandards wie IPC-A-600 definieren akzeptable Toleranzen und Prüfkriterien. Elektrische Tests (Flying-Probe oder Nadelbett-Tester) verifizieren jede einzelne Verbindung. Hersteller, die konsequent auf Prozessoptimierung setzen und ihre Qualitätsstandards optimieren, erreichen Fehlerquoten unter 100 ppm – ein entscheidender Wettbewerbsvorteil in kostenintensiven Produktionsumgebungen.
Die Einhaltung von RoHS- und REACH-Vorgaben ist heute Standard. Bleifreie Oberflächen und der Verzicht auf problematische Substanzen sind nicht nur regulatorische Anforderungen, sondern auch Verkaufsargumente gegenüber umweltbewussten Kunden und in Exportmärkten.
Designrichtlinien für optimale Ergebnisse
Ein durchdachtes Layout ist die Grundlage für funktionierende und kosteneffiziente doppelseitige Leiterplatten. Designer sollten Leiterbahnbreiten von mindestens 0,15 Millimetern und Abstände von 0,15 Millimetern einhalten, um Fertigungstoleranzen zu berücksichtigen. Engere Strukturen sind technisch möglich, erfordern aber Präzisionsfertigungen mit entsprechenden Kostensteigerungen.
Die Platzierung der Durchkontaktierungen verdient besondere Aufmerksamkeit. Vias sollten nicht direkt unter SMD-Pads positioniert werden, da Lot während des Reflow-Prozesses durch die Bohrung abfließen kann. Ein Mindestabstand von 0,3 Millimetern zur Pad-Kante verhindert dieses Problem. Thermal-Vias zur Wärmeableitung benötigen hingegen spezielle Füllverfahren oder Verschlusstechniken.
Die Verteilung von Masse- und Versorgungsflächen auf beide Lagen optimiert die Signal-Integrität. Eine durchgehende Massefläche auf der Unterseite bietet exzellente Abschirmung und reduziert induktive Kopplungen. Kritische Hochfrequenzsignale sollten möglichst kurz geführt und durch Masseflächen flankiert werden.
Fertigungsfreundliches Design bedeutet auch, Standardwerte für Bohrungsdurchmesser zu nutzen. Jeder zusätzliche Bohrerdurchmesser erhöht Rüstzeiten und Kosten. Die Begrenzung auf drei bis vier verschiedene Durchmesser pro Design senkt die Produktionskosten spürbar, ohne die Funktionalität einzuschränken.
Marktentwicklung und strategische Perspektiven
Trotz fortschreitender Miniaturisierung und dem Trend zu Multilayer-Lösungen in High-End-Anwendungen bleibt die Nachfrage nach doppelseitigen Leiterplatten stabil. Der Markt für industrielle Elektronik, der auf Langlebigkeit und Reparierbarkeit setzt, bevorzugt bewährte Technologien gegenüber ständigen Innovationssprüngen.
Allerdings steht die Branche vor Herausforderungen. Der ZVEI hat für die deutsche Elektroindustrie einen Produktionsrückgang von 2 Prozent für 2024 prognostiziert, was den Kostendruck weiter erhöht. In diesem Umfeld gewinnen kostenoptimierte Lösungen wie doppelseitige PCBs an strategischer Bedeutung.
Technologische Weiterentwicklungen konzentrieren sich auf Prozessautomatisierung und Qualitätssicherung. Inline-Inspektionssysteme mit KI-gestützter Bildverarbeitung erkennen Fertigungsfehler in Echtzeit. Additive Fertigungsverfahren für Prototypen verkürzen Entwicklungszyklen. Diese Innovationen senken die Gesamtkosten und verbessern die Wettbewerbsfähigkeit europäischer Hersteller gegenüber asiatischen Massenproduzenten.
Für Unternehmen bedeutet dies: Die strategisch kluge Integration doppelseitiger Leiterplatten in die Produktpalette sichert Kosteneffizienz ohne technologische Rückschritte. Sie bilden das wirtschaftliche Rückgrat der Volumenproduktion und werden diese Rolle auch mittelfristig behalten.
Zentrale Erkenntnisse
- Doppelseitige Leiterplatten repräsentieren den optimalen Kompromiss zwischen Leistung und Kosten für industrielle Anwendungen mittlerer Komplexität
- Durchkontaktierungen sind technisch anspruchsvoll und qualitätsentscheidend – ihre präzise Fertigung unterscheidet hochwertige von minderwertigen Produkten
- Einsatzgebiete konzentrieren sich auf Industrie, Automotive und Medizintechnik, wo Zuverlässigkeit wichtiger ist als maximale Miniaturisierung
- Designrichtlinien wie standardisierte Bohrungsdurchmesser und ausreichende Abstände senken Fertigungskosten erheblich ohne Funktionseinbußen
- Trotz Marktdruck bleibt die Technologie strategisch relevant – Prozessoptimierung und Qualitätsstandards sichern die Wettbewerbsfähigkeit
Fazit: Der wirtschaftliche Sweet-Spot in der Leiterplattenfertigung
Doppelseitige Leiterplatten mögen technologisch weniger spektakulär erscheinen als hochintegrierte Multilayer-Lösungen, doch genau darin liegt ihre Stärke. Sie bieten jene pragmatische Balance zwischen technischer Leistungsfähigkeit und wirtschaftlicher Vernunft, die in vielen industriellen Anwendungen entscheidend ist.
Für Produktionsverantwortliche, die Kostenstrukturen optimieren müssen ohne Kompromisse bei Zuverlässigkeit einzugehen, stellen sie eine strategisch fundierte Wahl dar. Die Technologie ist ausgereift, die Lieferketten etabliert und die Qualitätsstandards klar definiert – Faktoren, die in volatilen Märkten zunehmend an Wert gewinnen.
Die Herausforderung liegt nicht in der Technologie selbst, sondern in ihrer konsequent kostenoptimierten Umsetzung. Wer Designrichtlinien beachtet, auf prozesssichere Fertigung setzt und die richtigen Qualitätsstandards anwendet, schöpft das volle Potenzial dieser bewährten Plattformtechnologie aus.
Häufig gestellte Fragen zu doppelseitigen Leiterplatten
Was ist der Hauptunterschied zwischen einseitigen und doppelseitigen Leiterplatten?
Der wesentliche Unterschied liegt in der Nutzung des Trägermaterials. Während einseitige Platinen nur auf einer Seite Kupferleiterbahnen aufweisen, nutzen doppelseitige Ausführungen beide Oberflächen. Durchkontaktierungen verbinden die beiden Kupferschichten elektrisch miteinander und ermöglichen komplexere Schaltungswege. Dies führt zu einer drei- bis vierfach höheren Komponentendichte bei moderaten Mehrkosten.
Wann sollte man Multilayer-Platinen statt doppelseitigen PCBs wählen?
Multilayer-Platinen sind notwendig, wenn die Schaltungskomplexität, Signalgeschwindigkeit oder EMV-Anforderungen die Kapazitäten doppelseitiger Layouts übersteigen. Typische Indikatoren sind mehr als 500 Netzverbindungen, Hochfrequenzanwendungen über 500 MHz oder strikte Anforderungen an Signalintegrität mit kontrollierten Impedanzen. Für Standard-Industriesteuerungen, Stromversorgungen und moderate digitale Schaltungen sind doppelseitige Platinen meist ausreichend und wirtschaftlich überlegen.
Welche Rolle spielt FR4-Material bei doppelseitigen Leiterplatten?
FR4 ist das Standardbasismaterial für doppelseitige Leiterplatten und besteht aus glasfaserverstärktem Epoxidharz. Die Bezeichnung steht für Flame Retardant und garantiert definierte Brandschutzeigenschaften. Das Material bietet ausgezeichnete mechanische Festigkeit, thermische Stabilität bis etwa 130 Grad Celsius Dauerbetrieb und gute elektrische Isolationseigenschaften. Seine weite Verbreitung sorgt für niedrige Materialkosten und zuverlässige Verfügbarkeit.
Wie wirken sich Durchkontaktierungen auf die Fertigungskosten aus?
Durchkontaktierungen erhöhen die Fertigungskosten gegenüber einseitigen Platinen durch zusätzliche Prozessschritte wie Bohren und galvanische Verkupferung. Die Kostensteigerung liegt typischerweise bei 30 bis 50 Prozent. Allerdings ermöglichen sie deutlich kompaktere Designs, wodurch die Platinengesamtfläche reduziert werden kann. Dies kompensiert die höheren Prozesskosten teilweise. Entscheidend für die Wirtschaftlichkeit ist die Standardisierung der Bohrungsdurchmesser, da jeder Werkzeugwechsel Rüstzeit kostet.
